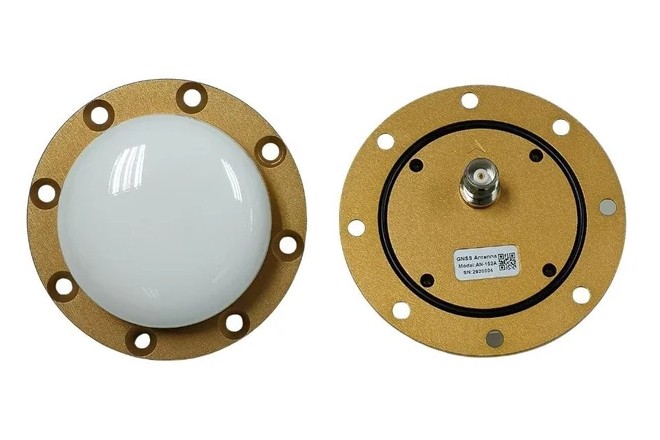

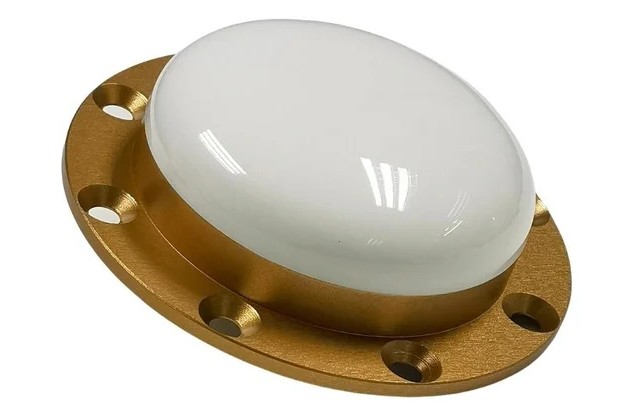

Антена GPS TOPGNSS AN-152A L1 L2 L5 RTK IP67

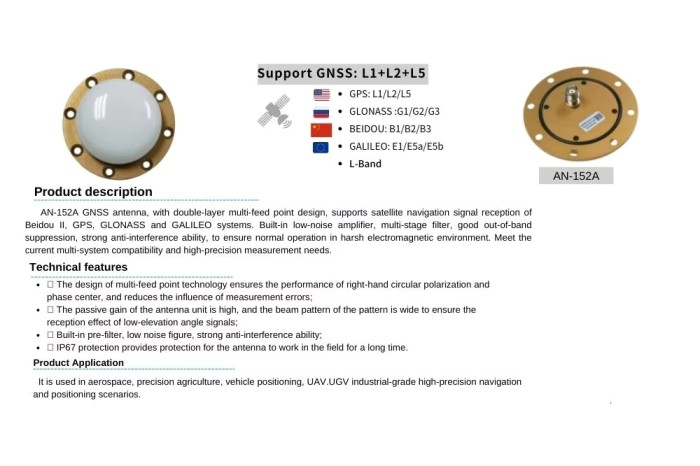

Антена AN-152A GNSS із двошаровою конструкцією багатоточкової подачі підтримує прийом супутникових навігаційних сигналів систем Beidou II, GPS, ГЛОНАСС та GALILEO. Вбудований малошумливий підсилювач, багатокаскадний фільтр, гарне придушення позасмугових перешкод, сильна стійкість до перешкод, забезпечує нормальну роботу в суворих електромагнітних умовах. Відповідає сучасним вимогам до сумісності з кількома системами та високоточними вимірюваннями.

Конструкція технології багатоточкової подачі забезпечує роботу правої кругової поляризації та фазового центру, а також знижує вплив помилок виміру;

Пасивне посилення антенного блоку високе, а діаграма спрямованості діаграми широка, що забезпечує ефект прийому сигналів із низьким кутом місця;

Вбудований попередній фільтр, низький коефіцієнт шуму, сильна завадостійкість;

Захист IP67 забезпечує захист антени для роботи в польових умовах протягом тривалого часу.

Він використовується в аерокосмічній галузі, точному сільському господарстві, позиціонуванні транспортних засобів, у сценаріях високоточної навігації та позиціонування промислового класу БПЛА.

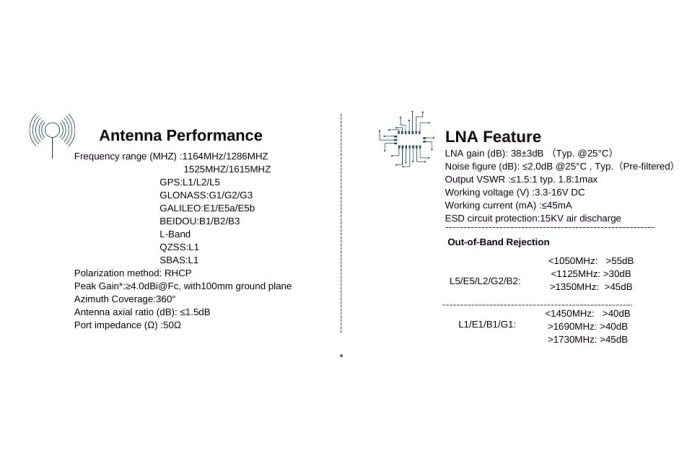

Характеристики:

• Діапазон частот (МГц): 1164 МГц/1286 МГц/1525 МГц/1615 МГц
• GPS: L1/L2/L5
• ГЛОНАСС: G1/G2/G3
• GALILEO: E1/E5a/E5b
• BEIDOU: B1/B2/B3
• L-діапазон
• Пригнічення позасмугових перешкод QZSS: L1
• Пригнічення позасмугових перешкод SBAS: L1
• Метод поляризації: RHCP
• Піковий коефіцієнт посилення: >4,0 дБі при Fc, із заземлюючою площиною 100 мм
• Охоплення за азимутом: 360°
• Відношення осьових характеристик антени (дБ): ≤1,5 ​​дБ
• Опір порту: 50
• Посилення LNA (дБ): 38±3 дБ (типово за 25 °C)
• Коефіцієнт шуму (дБ): ≤2,0 дБ за 25 °C, тип. (попередньо відфільтрований)
• Вихідний КСВН: ≤1,5:1 тип. 1,8:1макс
• Робоча напруга (В): 3,3-16 В постійного струму
• Робочий струм (мА): <45 мА
• Захист ланцюга ESD: повітряний розряд 15 кВ
• L5/E5/L2/G2/B2:
• <1050 МГц: >55 дБ
• <1125 МГц: >30 дБ
• >1350 МГц: >45 дБ
• L1/E1/B1/G1:
• <1450 МГц: >40 дБ
• >1690 МГц: >40 дБ
• >1730 МГц: >45 дБ
