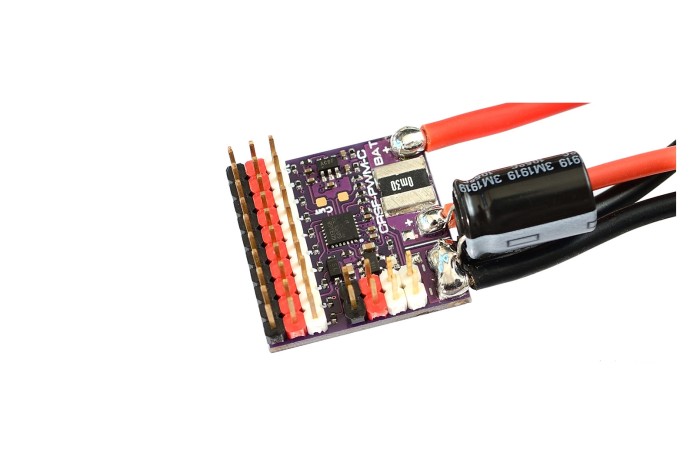

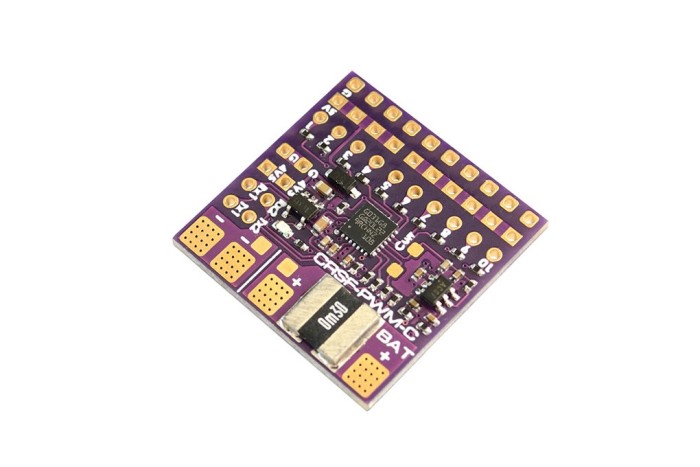

Конвертер радіокерування Matek CRSF-PWM-C

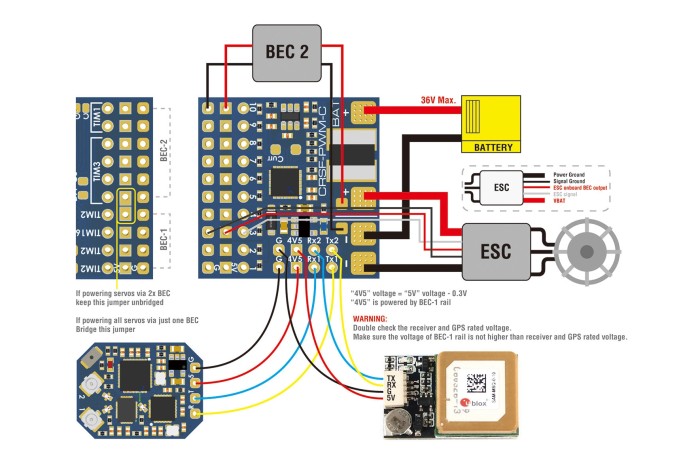

Перетворювач/конвертер Matek CRSF-PWM-C на 10 каналів призначений для прийому сигналу CRSF (протокол Crossfire) та дозволяє підключати 10 PWM пристроїв (наприклад, сервоприводів, ESC). Крім того, конвертер має PWM частотний вихід, вбудований датчик струму 90А і функцію Failsafe. Значення бортового датчика струму включаються до телеметрії CRSF і відправляються на підключений передавач. На платі також два порти UARTs для підключення приймача і GPS (вихід NMEA), який потім передає координати разом із телеметрією Crossfire. Плата НЕ включає BEC на 5V, тому розрахована на живлення від джерела 5V (наприклад, від ESC або зовнішнього BEC).

Особливості:

• Сумісність: лише з приймачами протоколу CRSF
• Підтримка будь-яких приймачів протоколу CRSF (включаючи 433MHz, 868MHz, 915MHz, 2.4GHz)
• Вбудований датчик струму
• Настроювані шкала датчика струму і Vbat
• Автоматичне встановлення значення Failsafe
• Можливість оновлення прошивки
• Немає вбудованого BEC

Характеристики:

• Кількість PWM (ШИМ) виходів: 1-
• Частота PWM, що настроюється: 50/100/160/330/400Hz (за замовчуванням 50Hz)
• Порти UARTs: 2 (для приймача та GPS)
• ID телеметрії: RxBt, Curr, Capa, Bat%, GPS, GSpd, Hdg, Alt, Sats
• Макс. датчик напруги акумулятора: 36V (вбудований дільник напруги 1K: 10K)
• Датчик струму: 90А безперервний / 220А піковий, шкала струму = 150 за замовчуванням
• Номінальна напруга: 4 ~ 9V при 5V
• Номінальна напруга: 0 ~ 36V при BAT+
• Вбудований BEC: ні

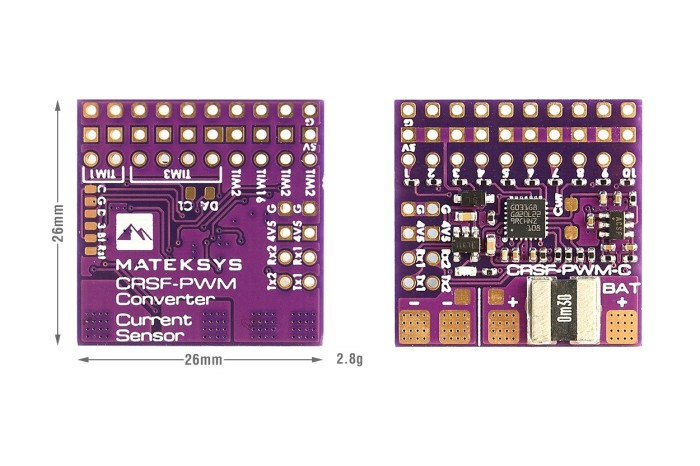

• Розміри: 26 x 26
• Вага: 2.8г

Комплектація:

• Конвертер - 1 шт
• Конденсатор - 1 шт
